普通止水帶

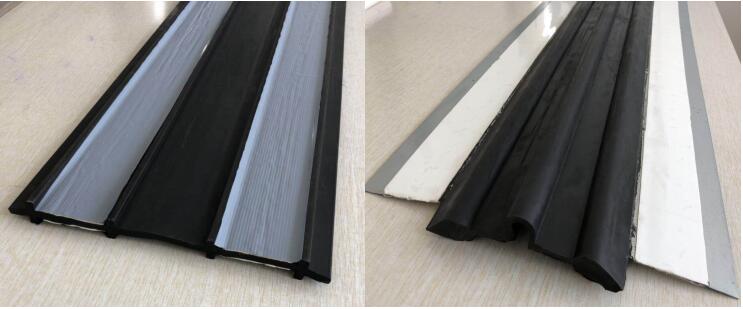

自粘式止水帶優(yōu)勢

止水帶脫落，且無法更換維修

成因：工藝難度大，施工因素成為影響止水帶質(zhì)量的主要原因，施工完成后不能更換維修。

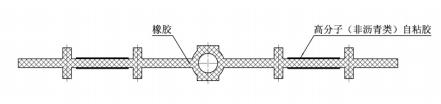

簡化工藝

優(yōu)勢：自粘式止水帶上帶有一層自粘層，可與混凝土直接粘接固定，且接頭處直接采用粘結(jié)處理，簡化了現(xiàn)有的施工工藝。

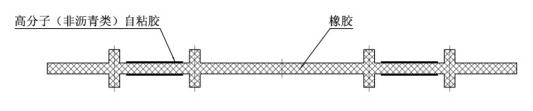

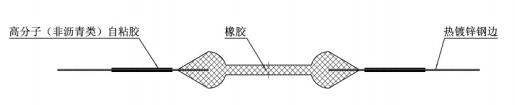

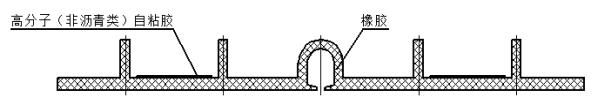

序號

項目

要求

B型

S型

1

硬度（邵爾A）度

60±5

60±5

2

拉伸強度MPa

≥15

≥12

3

扯斷伸長率

≥450%

≥450%

4

壓縮永久變形

70℃×24h，25%

≤30%

≤30%

23℃×168h，25%

≤20%

≤20%

5

撕裂強度kN/m

≥30

≥30

6

脆性溫度℃

≤-45

≤-45

7

熱空氣老化（70℃×168h）

邵氏硬度度

≤6

≤6

拉伸強度MPa

≥12

≥10

扯斷伸長率

≥400%

≥400%

8

耐堿性（飽和Ca（OH）₂溶液，23℃×168h）

邵氏硬度度

≤6

≤6

拉伸強度MPa

≥12

≥10

扯斷伸長率

≥400%

≥400%

9

臭氧老化[50×10^-8，20%，（40±2）℃×48h]

無龜裂

無龜裂

10^a

橡膠與金屬粘合

橡膠破壞

11

含膠量

≥35%

12^b

與后澆混凝土（或水泥砂漿）剝離強度N/mm

無處理

≥3.0

水泥粉污染表面

≥2.0

泥沙污染表面

≥2.0

熱老化

≥2.0

浸水后

≥2.0

13^c

與后澆混凝土（或水泥砂漿）剪切強度N/mm

無處理

≥10.0

水泥粉污染表面

≥7.5

泥沙污染表面

≥7.5

熱老化

≥7.5

浸水后

≥7.5

14^d

防竄水性（0.6MPa）

無處理

不竄水

水泥粉污染表面

不竄水

泥沙污染表面

不竄水

熱老化

不竄水

浸水后

不竄水

15^e

錨固性能

橡膠破壞或拉

力值達(dá)到2.5kN未拔出

a 僅鋼邊橡膠類止水帶要求。

b 僅自粘橡膠止水帶要求。

c 僅自粘鋼邊橡膠止水帶要求。

d 僅自粘橡膠止水帶和自粘鋼邊橡膠止水帶要求。

e 僅中埋式自粘橡膠止水帶要求。

序號

項目

要求

EVA

ECB

1

拉伸強度  MPa

≥16

≥16

2

扯斷伸長率

≥600%

≥600%

3

撕裂強度  kN/m

≥60

≥60

4

低溫彎折性  ℃

≤-40

≤-40

5

熱空氣老化（70℃×168h）

100%伸長率外觀

無裂紋

無裂紋

拉伸強度保持率

≥80%

≥80%

扯斷伸長率保持率

≥70%

≥70%

6

耐堿性（飽和Ca（OH）₂溶液，23℃×168h）

拉伸強度保持率

≥80%

≥80%

扯斷伸長率保持率

≥90%

≥90%

7^a

與后澆混凝土（或水泥砂漿）剝離強度N/mm

無處理

≥3.0

水泥粉污染表面

≥2.0

泥沙污染表面

≥2.0

熱老化

≥2.0

浸水后

≥2.0

8^a

防竄水性（0.6MPa）

無處理

不竄水

水泥粉污染表面

不竄水

泥沙污染表面

不竄水

熱老化

不竄水

浸水后

不竄水

a 僅自粘塑料止水帶要求。

序號

項目

要求

1

鍍層重量  g/m²

≥60

2

屈服強度Rel

140~300

3

拉伸強度Rm  MPa

270~420

4

斷后伸長率A

≥26%

5^a

與后澆混凝土（或水泥砂漿）剪切強度 N/mm

無處理

≥10.0

水泥粉污染表面

≥7.5

泥沙污染表面

≥7.5

熱老化

≥7.5

浸水后

≥7.5

6^a

防竄水性（0.6MPa）

無處理

不竄水

水泥粉污染表面

不竄水

泥沙污染表面

不竄水

熱老化

不竄水

浸水后

不竄水

a 僅自粘鋼板止水帶要求。
